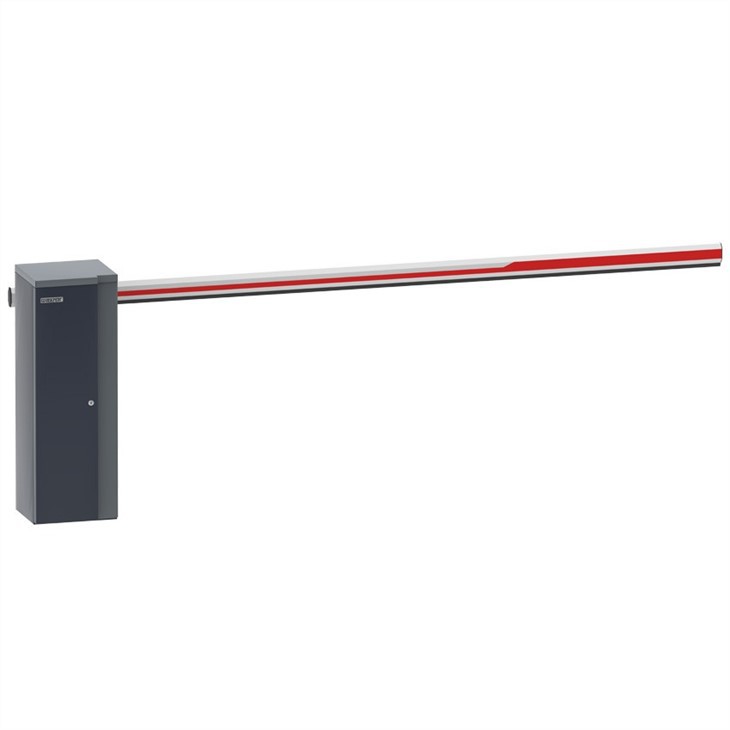

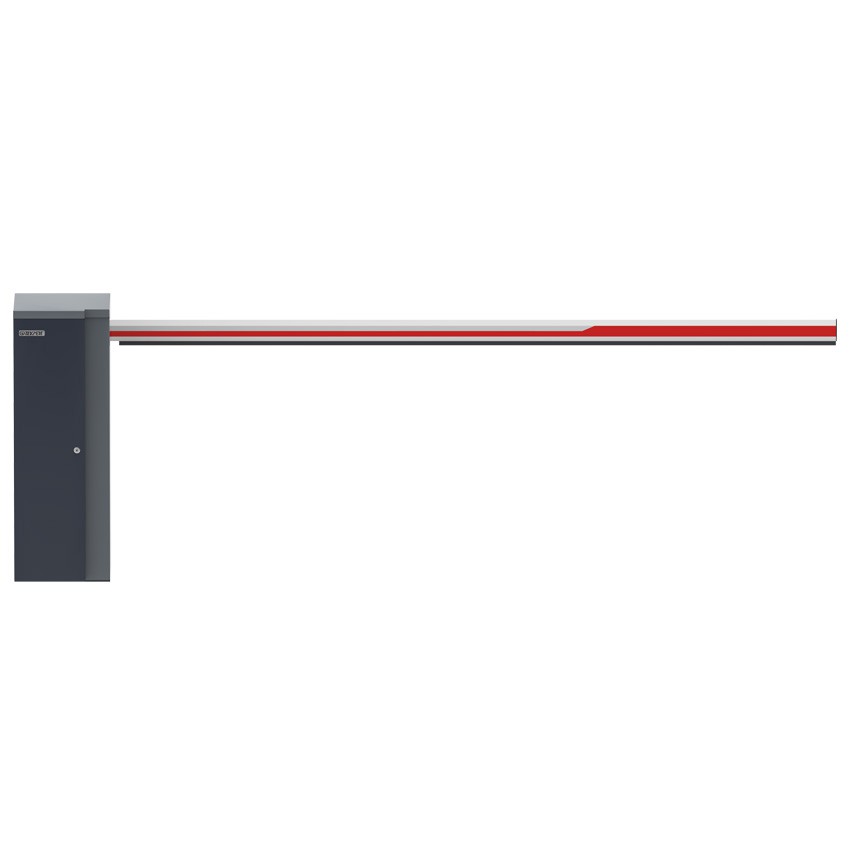

Система контроля доступа
Если аксессуары системы контроля доступа, которые вам нужны, не включены в этот упаковочный лист, пожалуйста, оставьте сообщение в нашу службу, мы проверим наличие и цену для вас и поможем сделать заказ аксессуаров.
Система контроля доступа (индивидуальная) Инструкция
Товарная накладная
Число | Заголовок | Кол-во | Примечание |
1 | Машина для шлагбаума | 1 | Входит в комплектацию машины |
2 | Пресс-доска корпуса машины | 2 | |
3 | Распорный болт M12 | 4 | |
4 | Дистанционное управление | 2 | |
5 | Ключ от дела | 2 | |
6 | Инструкция | 1 | |
7 | Стрела шлагбаума | 1 | Дополнительно, отдельный пакет |
8 | Держатель стрелы | 1 | По желанию |
9 | Распорный болт М8 | 4 | Дополнительно, для фиксации держателя стрелы |
10 | Подключаемый модуль управления машиной | 1 | По желанию |
Если аксессуары системы контроля доступа, которые вам нужны, не включены в этот упаковочный лист, пожалуйста, оставьте сообщение в нашу службу, мы проверим наличие и цену для вас и поможем сделать заказ аксессуаров.
Отжим платы управления
Порт двигателя: вставьте порт кабеля двигателя с 8 концами;
Порт питания: вставьте порт кабеля питания с двумя концами;
Закрытие на месте: Когда стрела шлагбаума закрыта на месте, 2 порта будут разомкнуты;
Открыть на месте: Когда стрела шлагбаума открыта на месте, 2 порта будут НЗ;
12 В плюс: Выход плюс 12 В;
Земля: Земля;
12 В плюс: Выход плюс 12 В;
ОТКРЫТЫЙ: ОТКРЫТЫЙ входной порт сигнала (другой конец соединяется с плюсовым портом 12 В);
ЗАКРЫТЬ: ЗАКРЫТЬ входной порт сигнала (другой конец подключается к плюсовому порту 12 В);
СТОП: остановка на полпути во время открытия или закрытия входного порта сигнала (другой конец подключается к плюсовому порту 12 В);
Детектор петли: входной порт сигнала детектора петли (NC, автоматически закрывается после отключения питания);
Сигнал открытия на месте NC: сигнал открытия на месте нормально закрытый NC;
Закрыть на месте Сигнал NC: Закрыть на месте выходной сигнал нормального закрытия NC;
Предупреждение
Контроллер для бесколлекторных шлагбаумов постоянного тока специально разработан для использования в низкоскоростных и среднескоростных шлагбаумах. Место движущейся стрелы шлагбаума постоянно определяется моторным залом, который заменяет концевые выключатели, используемые в обычных системах управления шлагбаумом.
Комбинация датчика Холла и блока управления обеспечивает максимальный контроль над оптимальным положением стрелы.
Примечание
Если требуются некоторые специальные функции, подключение контроллера может отличаться от показанного на этом рисунке проводки.
Все входные сигналы (например, кнопки, концевые выключатели и т. д.) должны быть подключены беспотенциальным контактом.
